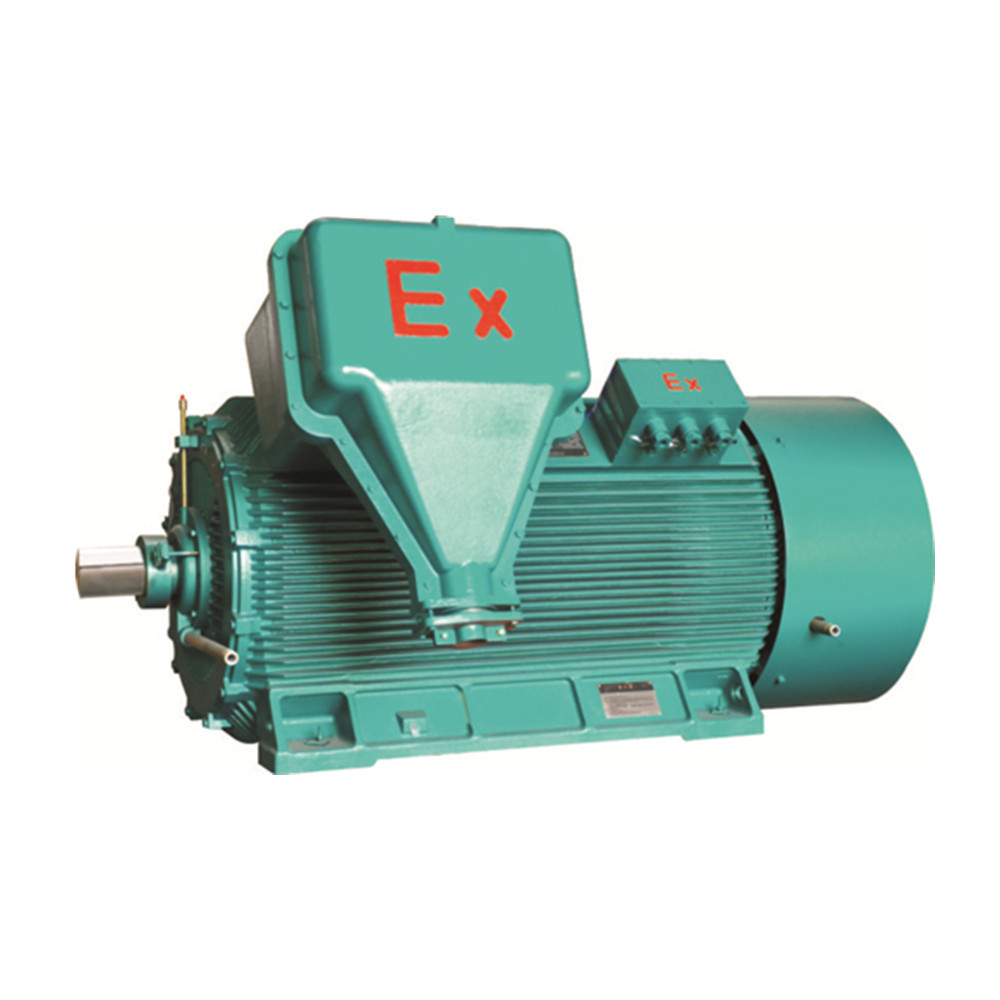

YBX2 3551-2 IMB3 HV耐圧防爆モーターH355 H560フレーム

  • YBX2 3551-2 IMB3 HV Explosion Proof Motors H355 H560 Frame
起源の場所 中国
ブランド名 Simo Motor
証明 3C, CE, GOST, CNAS, UL, QMS,EMS
モデル番号 YBX2シリーズHVの耐圧防爆高性能三相非同期モーター
最小注文数量 1
パッケージの詳細 純木のパッケージ
受渡し時間 50-60仕事日
支払条件 T/T
商品の詳細
タイプ YBX2 3551-2 HVの耐圧防爆非同期モーター フレーム H355-H560
電圧 6kV、10kV いいえ。棒の 2P、4P、6P、8P、10P
効率の等級 GB30254等級2 耐圧防爆の印 Exd II B T4 GB
力 185KW 頻度 50Hzの可変的な頻度速度制御
冷却のタイプ IC411、IC416 タイプの取付け IM B3、IM B35、IM V15、等
ハイライト

IMB3 HVの電動機

,

H560フレームの耐圧防爆モーター

,

3551-2耐圧防爆モーター
メッセージ
製品の説明

YBX2 3551 2 185 IP55クラスのF-IM B3-Exd II BT4 GB HVの耐圧防爆高性能三相非同期モーター



モーターParamaters



タイプ: YBX2 3551 2 185 IP55クラスのF-IM B3-Exd II BT4 GB HVの耐圧防爆高性能三相非同期モーター
評価される力 185 ロックされた現在/評価される流れ 7.0
評価される流れ 22.8 最高。トルクを与えなさい/評価されるトルク 2.0
速度 2985 回転慣性 3
効率 93.0 Onloadの回転慣性 12
力率 0.84 重量 2085年
締められるトルクを与えなさい/評価されるトルク 0.7



技術的な利点

YBX2シリーズ高圧耐圧防爆三相非同期モーターはYB560~710シリーズ（IC511管の冷却の構造）高圧耐圧防爆三相非同期モーターを取り替えることができる。そして耐圧防爆印はExdのⅡⅡ AT1Gb、ExdのⅡ AT2 GB、ExdのⅡ AT3 GB、ExdのⅡ AT4 GB、ExdのⅡ BT1Gb、ExdのⅡ BT2 GBおよびExdのⅡ BT3 GBを取り替えることができるExdBT4 GBである。





三相非同期モーターに185kWの特徴があるYBX2 3551 2 185 IP55クラスのF-IM B3-Exd II BT4 GB HVの耐圧防爆高性能は力、評価される現在、速度の2985 r/min、効率の93.0%の22.8Aを、力率のCosの0.84のφ評価した。そして評価されるtoprqueが0.7のロックされた現在の評価される流れのロックされた トルクは7.0、最高である。評価されるトルクにである2.0トルクを与えなさい、回転慣性は3である、onloadの回転慣性は12であり、重量は2085年である。



製品の機能

この一連のモーターに優秀な耐圧防爆特性、高い信頼性、密集した構造、金庫、環境保全、低い振動、低雑音、取付け、維持すること容易なのような利点が、ある。



操作の状態

周囲温度は-15℃~+40℃である;高度≤1KM;そして（温度が25℃なら）月例平均空気湿気≤90%。



広い適用

この一連のモーターは異なった種類の一般的な機械を、圧縮機のような、水ポンプ、粉砕機、ウインドラス、遠心分離機、打抜き機、コンベヤー等運転するために広く適用することができる。YB2のYBX2シリーズ高圧耐圧防爆三相非同期モーターは優秀な運転力を常に提供でき、顧客によく会うために屋内、屋外で問題を、プラトー、湿気があ熱タイプまたは他の働く条件必要としてはいけない。



プロフィールの表示

YBX2 3551-2 IMB3 HV耐圧防爆モーターH355 H560フレーム 0

利用できるタイプのYBX2



タイプ



kW

評価される力



評価される流れ



r/min

速度



%

効率



Cosφ

力率



ロックされた トルク

評価されるトルク



ロックされた

現在

評価される流れ



最高。トルク

評価されるトルク



慣性モーメント

kg•M2





負荷慣性モーメント

kg•M2





重量

Kg
同期速度3000 r/min
YBX2-3551-2 185 22.8 2985 93.0 0.84 0.7 7.0 2.0 3 12 2085年
YBX2-3552-2 200 24.6 2985 93.2 0.84 0.7 7.0 2.0 3 13 2135
YBX2-3553-2 220 27.0 2985 93.3 0.84 0.7 7.0 2.0 4 14 2180
YBX2-3554-2 250 30.7 2985 93.4 0.84 0.7 7.0 2.0 4 16 2290
YBX2-3555-2 280 33.5 2985 93.6 0.86 0.7 7.0 2.0 5 17 2320
YBX2-4001-2 315 37.5 2985 93.9 0.86 0.7 7.0 2.0 6 19 3030
YBX2-4002-2 355 42.2 2985 94.1 0.86 0.7 7.0 2.0 6 21 3125
YBX2-4003-2 400 47.4 2985 94.5 0.86 0.7 7.0 2.0 7 23 3235
YBX2-4004-2 450 53.2 2985 94.7 0.86 0.7 7.0 2.0 7 26 3250
YBX2-4501-2 500 58.2 2985 95.0 0.87 0.7 7.0 2.0 8 28 3520
YBX2-4502-2 560 65.1 2985 95.1 0.87 0.7 7.0 2.0 8 31 3590
YBX2-4503-2 630 73.2 2985 95.2 0.87 0.7 7.0 2.0 9 34 3755
YBX2-4504-2 710 82.4 2985 95.3 0.87 0.7 7.0 2.0 9 37 3830
YBX2-5001-2 800 91.5 2985 95.6 0.88 0.7 7.0 2.0 17 41 5420
YBX2-5002-2 900 102.8 2985 95.7 0.88 0.7 7.0 2.0 18 45 5565
YBX2-5003-2 1000 114.1 2985 95.8 0.88 0.7 7.0 2.0 19 48 5725
YBX2-5004-2 1120 127.7 2985 95.9 0.88 0.7 7.0 2.0 21 52 5895
YBX2-5601-2 1250 140.6 2985 96.1 0.89 0.7 7.0 2.0 30 56 8100
YBX2-5602-2 1400 157.3 2985 96.2 0.89 0.7 7.0 2.0 32 61 8180
YBX2-5603-2 1600 179.6 2985 96.3 0.89 0.7 7.0 2.0 35 66 8250
同期速度1500 r/min
YBX2-3551-4 185 22.7 1485 93.4 0.84 0.8 6.5 2.0 6 67 2420
YBX2-3552-4 200 24.5 1485 93.6 0.84 0.8 6.5 2.0 6 72 2485
YBX2-3553-4 220 26.9 1485 93.7 0.84 0.8 6.5 2.0 7 78 2545
YBX2-3554-4 250 30.5 1485 93.8 0.84 0.8 6.5 2.0 7 87 2630
YBX2-3555-4 280 34.2 1485 93.9 0.84 0.8 6.5 2.0 8 97 2685
YBX2-4001-4 315 37.9 1485 94.1 0.85 0.8 6.5 2.0 9 108 3100
YBX2-4002-4 355 42.6 1485 94.3 0.85 0.8 6.5 2.0 10 120 3195
YBX2-4003-4 400 48.0 1485 94.4 0.85 0.8 6.5 2.0 11 133 3265
YBX2-4004-4 450 53.9 1485 94.6 0.85 0.8 6.5 2.0 12 147 3350
YBX2-4501-4 500 59.0 1485 94.8 0.86 0.8 6.5 2.0 15 161 3935
YBX2-4502-4 560 66.0 1485 95.0 0.86 0.8 6.5 2.0 16 178 3980
YBX2-4503-4 630 74.0 1485 95.2 0.86 0.8 6.5 2.0 18 197 4145
YBX2-4504-4 710 83.3 1485 95.4 0.86 0.8 6.5 2.0 19 218 4310
YBX2-5001-4 800 93.7 1485 95.5 0.86 0.8 6.5 2.0 36 241 5810
YBX2-5002-4 900 105.3 1485 95.6 0.86 0.8 6.5 2.0 38 266 5980
YBX2-5003-4 1000 116.9 1485 95.7 0.86 0.8 6.5 2.0 40 290 6125
YBX2-5004-4 1120 130.8 1485 95.8 0.86 0.8 6.5 2.0 41 318 6220
YBX2-5601-4 1250 144.0 1485 96.0 0.87 0.7 6.5 2.0 65 347 8280
YBX2-5602-4 1400 161.3 1485 96.0 0.87 0.7 6.5 2.0 70 380 8580
YBX2-5603-4 1600 184.1 1485 96.1 0.87 0.7 6.5 2.0 77 421 8920
同期速度1000 r/min
YBX2-3553-6 160 20.7 988 93.0 0.80 0.8 6.0 2.0 7 157 2515
YBX2-3554-6 185 23.9 988 93.2 0.80 0.8 6.0 2.0 8 180 2590
YBX2-3555-6 200 25.8 988 93.4 0.80 0.8 6.0 2.0 9 193 2680
YBX2-4001-6 220 27.6 988 93.5 0.82 0.8 6.0 2.0 13 210 3080
YBX2-4002-6 250 31.3 988 93.7 0.82 0.8 6.0 2.0 14 236 3150
YBX2-4003-6 280 35.0 988 93.9 0.82 0.8 6.0 2.0 15 262 3210
YBX2-4004-6 315 39.2 988 94.2 0.82 0.8 6.0 2.0 16 291 3270
YBX2-4501-6 355 43.6 988 94.4 0.83 0.8 6.0 2.0 29 325 3940
YBX2-4502-6 400 49.1 988 94.4 0.83 0.8 6.0 2.0 31 361 4075
YBX2-4503-6 450 55.1 988 94.7 0.83 0.8 6.0 2.0 33 401 4215
YBX2-4504-6 500 61.0 988 95.0 0.83 0.8 6.0 2.0 36 441 4370
YBX2-5001-6 560 68.3 988 95.1 0.83 0.8 6.0 2.0 47 487 5860
YBX2-5002-6 630 76.7 988 95.2 0.83 0.8 6.0 2.0 50 540 6030
YBX2-5003-6 710 86.3 988 95.4 0.83 0.8 6.0 2.0 54 600 6240
YBX2-5004-6 800 97.1 988 95.5 0.83 0.8 6.0 2.0 59 666 6465
YBX2-5601-6 900 107.8 988 95.6 0.84 0.7 6.0 2.0 100 737 8170
YBX2-5602-6 1000 119.7 988 95.7 0.84 0.7 6.0 2.0 110 806 8460
YBX2-5603-6 1120 133.9 988 95.8 0.84 0.7 6.0 2.0 115 888 8755
YBX2-5604-6 1250 149.2 988 96.0 0.84 0.7 6.0 2.0 120 974 9060
同期速度750 r/min
YBX2-4001-8 160 21.8 743 92.9 0.76 0.8 5.5 2.0 14 317 3130
YBX2-4002-8 185 25.2 743 93.1 0.76 0.8 5.5 2.0 15 362 3200
YBX2-4003-8 200 26.8 743 93.3 0.77 0.8 5.5 2.0 16 389 3260
YBX2-4004-8 220 29.4 743 93.4 0.77 0.8 5.5 2.0 17 424 3320
YBX2-4501-8 250 33.0 743 93.5 0.78 0.8 5.5 2.0 26 477 3745
YBX2-4502-8 280 36.9 743 93.7 0.78 0.8 5.5 2.0 29 529 3905
YBX2-4503-8 315 41.4 743 93.9 0.78 0.8 5.5 2.0 32 589 4060
YBX2-4504-8 355 46.6 743 94.0 0.78 0.8 5.5 2.0 36 657 4270
YBX2-5001-8 400 51.7 743 94.2 0.79 0.8 5.5 2.0 62 732 5685
YBX2-5002-8 450 58.1 743 94.3 0.79 0.8 5.5 2.0 66 814 5815
YBX2-5003-8 500 63.4 743 94.8 0.80 0.8 5.5 2.0 69 895 5990
YBX2-5004-8 560 71.0 743 94.9 0.80 0.8 5.5 2.0 73 991 6130
YBX2-5601-8 630 78.8 743 95.0 0.81 0.7 5.5 2.0 125 1100 7610
YBX2-5602-8 710 88.8 743 95.0 0.81 0.7 5.5 2.0 131 1224 7915
YBX2-5603-8 800 99.8 743 95.2 0.81 0.7 5.5 2.0 137 1360 8205
YBX2-5604-8 900 112.2 743 95.3 0.81 0.7 5.5 2.0 145 1508 8495

注:モーター効率は外部損失のための推薦された価値の方法によって定められる。モーターの固まりは実際の価値から逸脱する理論的な価値である。
